小瓦研談第三期

導讀

如何讓一個不懂調試的普通電工，完成電力監控安裝與掃碼自動接入？

本文從4G一體式表計產品出發，介紹相關產品安裝方法和注意事項，進而延展到485總線、調試相關知識，蘇總相對完備的介紹了相關產品和經驗，讓大家受益頗多。

蘇洪海（千瓦科技實施總監）講解課程

以下為培訓內容節選

中電PMC

能夠提供高精度的三相電壓、電流和功率等基本測量數據，并具有需量計算、諧波計算、定值越限等功能。裝置采用開口式 CT，支持免停電安裝， 在改造項目中可大大縮短施工成本及施工時間；支持 4G 通信方式，采用導軌式安裝，可以滿足空間苛刻的配電箱安裝要求，為用戶節省大量投資和使用空間。支持掉電檢測功能，掉電后支持上傳掉電信息，并可持續工作 15 秒以上。同時滿足各省市環保用電的政策要求。

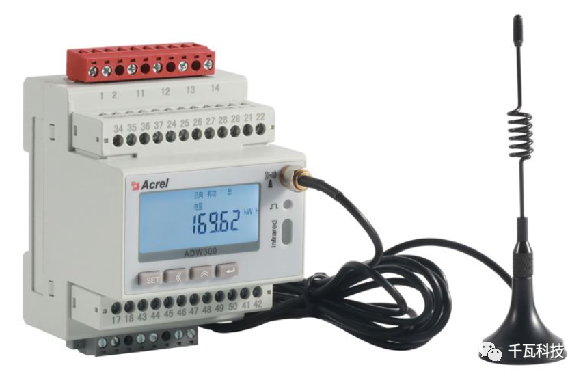

安科瑞ADW

主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，并且可選通訊方式多，可支持 RS485 通訊和 Lora、NB、4G、wifi 等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求.

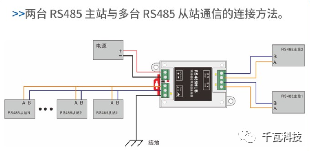

常見485通訊設備的接線

在電力監控等數據通信以及分布式工業控制系統當中，經常需要使用串行通信來實現數據交換。目前，有RS-232,RS-485,RS-422幾種接口標準用于串行通信。
不同電力設備通過RS-485串聯起來，組成物物相連的網絡，再依靠Modbus協議接入網絡，各設備之間進行互聯互通，實現系統的集中監控，分散控制的功能，推動了能源數字化、工業自動化的發展。
485總線對接線方式要求較高，常見消除干擾的方法有：
(1)采用屏蔽雙絞線并有效接地。

(2)強電場的地方還要考慮采用鍍鋅管屏蔽。

(3)布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線。

(4)采用線性穩壓電源或高品質的開關電源(紋波干擾小于50mV)。

常見485通訊設備的調試

1、485/422串口調試線

2、筆記本電腦，電腦內安裝好通用串口調試軟件

3、被調試設備的通訊協議

4、被調試設備的使用說明書

5、120Ω電阻

下期培訓預告

本次《小瓦研談》兩個小時的技術交流到此結束，此次參加交流的用戶也都紛紛點贊千瓦，希望千瓦后續能夠舉辦更多類似的技術交流會。

下一期將分享“碳管理平臺與推廣”，大家敬請期待，持續關注《小瓦研談》。
